實驗室氣體管路工程

一、實驗室集中供氣系統基本概念

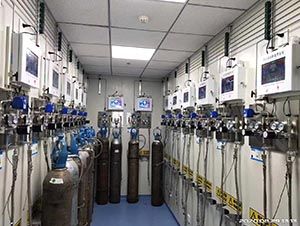

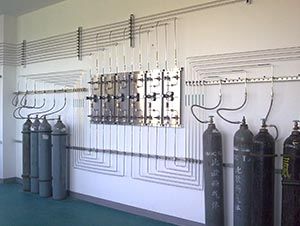

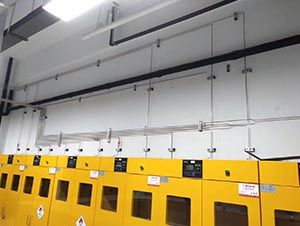

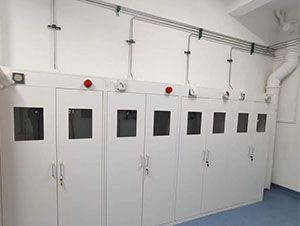

實驗室集中供氣就是將所有氣瓶集中存放在氣瓶房,通過氣瓶減壓閥將氣體輸送到各個實驗室(即儀器端),其流程如下:

氣瓶在集中存放時,必須將易燃氣體與助燃氣體分開存放;必須通風

易燃氣體如:乙炔、甲烷、氫氣等

助燃氣體如：氧氣、空氣等

二、實驗室集中供氣系統操作原理

實驗室供氣有二級減壓和多級減壓

二級減壓即氣瓶端采用一級減壓閥和末端采用一級減壓閥來達到二級減壓的目的。實驗室一般推薦采用二級減壓，這樣可以保證氣體的純度和節約成本，也能達到多級減壓的效果(推薦)

多級減壓即氣瓶端采用二級減壓閥或多級減壓閥和末端采用二級減壓閥或多級減壓閥來達到多級減壓的目的。減壓效果同二級減壓效果差不多，但成本會更高;

三、實驗室集中供氣的優點

1、保持氣體純度;

2、不間斷氣體供應,系統可以以手動方式和自動方式在氣瓶之間進行切換，保證氣體連續供應

3、低壓警示,當氣壓低于警報限時，報警裝置可自動啟動報警

4、氣體壓力穩定,系統采用兩級減壓方式供氣，可得到非常穩定的壓力

5、高效率,通過供氣控制系統，可充分使用氣瓶中的氣體，減少殘氣余量，降低用氣成本

6、操作簡便，所有氣瓶存放在同一位置，減少搬運安裝的操作，節約時間和成本費用

7、減少氣瓶的租金，采用集中供氣，可減少對氣瓶數量的要求，從而節省氣瓶的租用成本

8、無氣瓶在實驗室，可提高安全性、提高安全感、節省實驗室操作空間

9、方便檢查和維修
